La tabla que necesitas memorizar

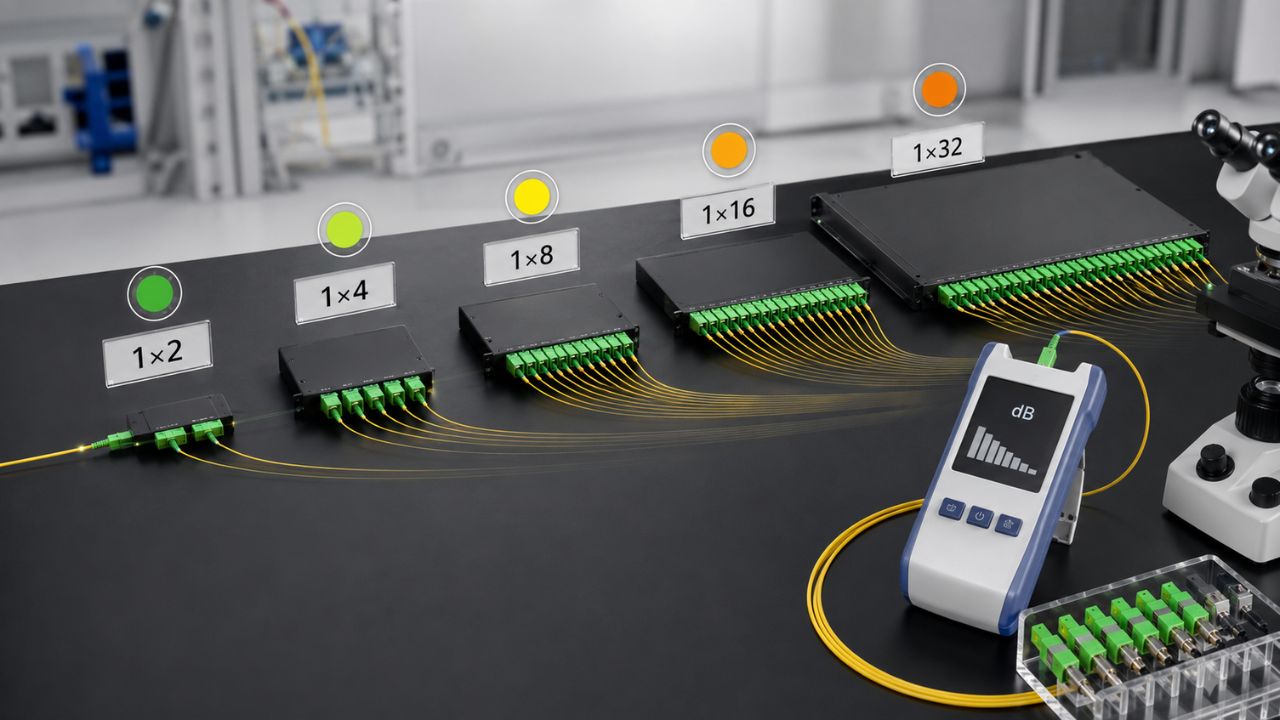

Splitter PLC balanceado (los más comunes en GPON):
| Tipo | Pérdida teórica | Pérdida real (con conectores) | Uso típico |
|---|---|---|---|
| 1x2 | 3.0 dB | 3.5 – 3.8 dB | Nivel troncal (nunca cliente final) |
| 1x4 | 6.0 dB | 7.0 – 7.4 dB | Distribución en NAP con 2-4 clientes |
| 1x8 | 9.0 dB | 10.0 – 10.5 dB | NAP típica de barrio residencial |
| 1x16 | 12.0 dB | 13.0 – 13.7 dB | NAP más densa (edificios de departamentos) |
| 1x32 | 15.0 dB | 16.5 – 17.5 dB | Uso agresivo, requiere OLT clase C+ (+5 dBm) |
| 1x64 | 18.0 dB | 20.0 – 21.5 dB | Solo con OLT clase C++ y distancias cortas |
Regla rápida: cada duplicación del número de salidas suma ~3 dB de pérdida. Es lógica pura — dividir la luz entre el doble de fibras significa la mitad de potencia por cada una, y la mitad en escala logarítmica es exactamente 3 dB.
Splitter balanceado vs desbalanceado
Todo lo anterior aplica a splitters balanceados (todas las salidas reciben la misma potencia). También existen splitters desbalanceados (tipo tap), usados típicamente en redes largas donde quieres dejar más luz para el tramo siguiente:
| Ratio desbalanceado | Salida principal | Salida tap (cliente) |
|---|---|---|
| 90/10 | 0.5 dB | 10.7 dB |
| 80/20 | 1.0 dB | 7.5 dB |
| 70/30 | 1.7 dB | 5.6 dB |
| 50/50 | 3.5 dB | 3.5 dB (= splitter 1x2 balanceado) |
El uso típico del desbalanceado: tienes un pueblo largo con 8 NAPs distribuidas cada 500m. Un splitter cascada 90/10 en cada poste te permite servir a las 8 NAPs desde una sola PON, dejando siempre luz suficiente para el próximo tramo.
Cómo calcular el presupuesto óptico total
El presupuesto óptico es la suma de todas las pérdidas entre el puerto de la OLT y el receptor de la ONU. La fórmula:
Presupuesto = Distancia_km × 0.35 dB/km (atenuación de la fibra a 1310nm)
+ Empalmes × 0.1 dB (típicamente 0.05-0.15 por fusión)
+ Conectores × 0.5 dB (típicamente 0.3-0.75 por conector)
+ Splitters (sumar según tabla)Ejemplo real: OLT Huawei clase B+ (potencia de salida +3 dBm), cliente residencial típico a 5 km:
| Componente | Pérdida |
|---|---|
| 5 km de fibra monomodo @ 0.35 dB/km | 1.75 dB |
| 3 empalmes por fusión | 0.3 dB |
| 4 conectores (patch cords) | 2.0 dB |
| Splitter 1x8 en NAP | 10.0 dB |
| Margen de seguridad (contingencia futura) | 3.0 dB |
| Total pérdida | 17.05 dB |
| Señal en ONU (+3 - 17.05) | -14.05 dBm ✅ |
Perfecto: -14 dBm está bien dentro del rango operativo (-8 a -27 dBm). Este cliente va a funcionar bien y aún tienes margen si en el futuro quieres poner otro splitter después.
Umbrales de las ONUs GPON
Las ONUs GPON de clase B+ (las más comunes) tienen un rango de sensibilidad:
| Rx en la ONU | Estado |
|---|---|
| > -8 dBm | ⚠️ Señal demasiado alta — puede dañar el receptor. Agregar atenuador. |
| -8 a -22 dBm | ✅ Óptimo |
| -22 a -27 dBm | ⚠️ Al límite, monitorear |
| < -27 dBm | ❌ La ONU no va a linkear. Reducir pérdidas o cambiar splitter. |
Errores típicos que veo en redes ISP nuevas
1. Poner splitter 1x32 en OLT clase B+
El splitter 1x32 come 16 dB. Sumado a fibra + empalmes + conectores + otro splitter que casi siempre hay, terminas en -28 dBm o peor. Si vas a usar 1x32 necesitas OLT clase C+ (+5 dBm de salida) o mejor. Con B+ (+3 dBm) hasta 1x16 anda bien; con 1x32 estás forzando.
2. Contar sólo los conectores del cliente y olvidar los del rack
Cada patch cord tiene 2 conectores. Del cassette del OLT al splitter hay 2. Del splitter al distribuidor hay 2. Del distribuidor a la caja de calle hay 2. Del drop a la roseta del cliente hay 2. Total ~8-10 conectores en el trayecto, no 4. Si asignas 0.5 dB por conector real, ya son 5 dB solo en conectores.
3. No dejar margen para el futuro
Diseñar la red al 95% de la capacidad óptica es garantía de tickets futuros. Cuando envejezca la fibra (5-10 años), agrega ~0.5-1 dB de pérdida. Si estás al filo, esos 0.5 dB significan clientes offline. Reservá siempre 3 dB de margen.
4. Usar splitters chinos no certificados
Ahorrar $10 en cada splitter puede costarte una NAP entera. Los splitters PLC certificados tienen tolerancias de ±0.5 dB. Los baratos pueden variar ±2 dB o más entre salidas del mismo splitter — algunos clientes van a andar bien, otros no, y es imposible de diagnosticar porque el "mismo splitter" da resultados distintos.
Cómo usar esto en la práctica con GestionaISP
Todo esto es cálculo manual. En una red con 10 splitters y 200 clientes, hacer el presupuesto óptico cliente por cliente es horas de trabajo. Por eso el módulo Fibra Óptica de GestionaISP hace este cálculo automático: dibujas la topología (OLT → poste → splitter → NAP → cliente) y el sistema te muestra el presupuesto óptico esperado en cada rama, junto con advertencias cuando algún cliente está sobre umbral.
El módulo Fibra calcula pérdidas por cada rama en tiempo real. Ideal para planificar expansiones sin sorpresas.
Descarga rápida — tabla imprimible
Guarda esta cheat sheet en tu celular o imprímela para el rack:
SPLITTER | PÉRDIDA REAL
──────────┼─────────────
1x2 | 3.5 dB
1x4 | 7.0 dB
1x8 | 10.5 dB
1x16 | 13.5 dB
1x32 | 17.0 dB
1x64 | 21.0 dB
FIBRA: 0.35 dB/km (1310nm)
EMPALME: 0.1 dB (fusión)
CONECTOR: 0.5 dB c/u
RANGO ONU: -8 a -27 dBm
ÓPTIMO: -18 a -22 dBm
MARGEN: +3 dB de contingencia
